補償器
　　　　　　　　　　　　　　　　　　　　　　　　————管道補償器,管道伸縮節,波紋管道補償器,膨脹節

產品用途:

　　該產品廣泛使用于石油、化工、鋼鐵、電力、水泥、船舶、紡織、制冷等諸多領域的管道工程和設備中。用于鍋爐輸送介質：粉狀，的熱脹冷縮的補償及隔離噪音和機機械振動。

產品特點:

　　具有脹、縮自如，密封性強，防腐耐磨，同時具有安裝方便補償量大，使用壽命長，并有良好的韌性和剛性，可吸收三維方向的脹縮性能。

產品類型:

　　⑴通用型
　�、拼罄瓧U橫向型
　�、倾q鏈型
　�、热f向鉸鏈型
　�、赏鈮簡问捷S向型
　　⑹復式軸向型
　�、酥甭裥�
　�、讨惫軌毫ζ胶庑�
　　⑼減振型等。

樣本選用說明:

　　1、膨脹的壓力范圍：

　　樣本中各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）。我公司生產的各類膨脹節的壓力范圍通常是從真空到4MPa，如有特殊超高壓力要求時，我們也可進行專門的結構設計。

　　一般工作壓力P ≤設計壓力Pd，我們對每件產品出廠前，每道工序均進行100％的壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。

　　2、膨脹節的溫度范圍：

　　一般膨脹節的波紋管是有薄壁的奧氏體不銹鋼材料（0Cr18N19、1Cr18Ni9Ti）制成。依據客戶的工況條件不同也可采用其它材料制造。例在催化裂化裝置中就采用B315材料。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為－20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為－196～700℃。

　　3、膨脹節設計參數的修正系數：

　　樣本中所列各種參數，其設計條件是：溫度t=20℃，許用疲勞幫助[N]=1000次（外壓型[N]＝100次。當實際工作溫度T≠20℃，疲勞壽命N≠1000次時，須用溫度對補償量的修正參數ft、溫度對剛度的修正系數fk、疲勞壽命對補償量修正系數fN進行修正。即用樣本中的額定值乘上修正系數。

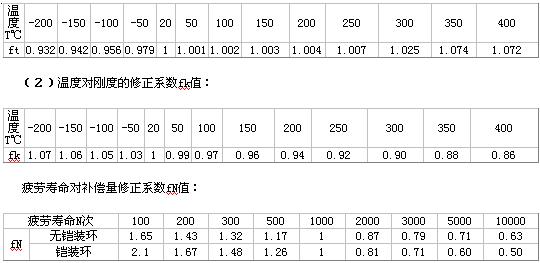

　　（１）溫度對補償量的修正系數值ft值：

　　4、位移量的合成

　　樣本中給出的軸向、橫向、角向補償量（X0、Y0、θ0）均為膨脹節各單向位移的最大值，實際情況上常常同時出現或在種的位移，這時補償量的選取應符合下列關系式：

　　X1 +Y1+θ1≤ 1 式中的X1、Y1、θ1 均為實際位移量

　　X0 Y0 θ0

　　5、膨脹節的預變形

　　為了使膨脹節處于一個良好的工作位置和減少對管架的受力，可對膨脹節在安裝前進行預變形。

　�。�1）對軸向型膨脹節的預變形：

　　對它的預變形即預拉或預壓。用戶需要時請告之我們，我們可在產品出廠前進行預變形。

　　預變形量△X（mm）由下式?jīng)Q定：

　　　　　　△X＝X（

　　當：△X為正值時，表示預拉；

　　△X為負值時，表示預壓。

　　X-軸向位移量

　　T0-安裝時溫度（℃）

　　Tmax-管道最高溫度（℃）Tmin-管道最低溫度（℃）

　�。�2）對橫向型或角向型膨脹節的預變形即“冷緊”：

　　冷緊量可取實際位移量的一半，即Y0或θ0，冷緊方向與實際位移方向相反。

　　6、膨脹節的聯接型式：

　　膨脹節聯接型式：

　　膨脹節聯接型式有兩種：一種是接管直接焊接，另一種是法蘭聯接。
