射水抽氣器
                                           —————節能高效射水抽氣器

一、射水抽氣器用途及優點

　　射水抽氣器用于火力發電廠汽輪組抽吸凝汽器真空和其它需要抽真空的專用設備。 新型射水抽氣器優點為：
　　1、抽吸能力強，安全裕量大，電機耗功低。
　　2、壽命長，抽吸內效率不受運行時間影響，檢修間隔期長。
　　3、啟動性好，無需另配輔抽。對工作水所含雜質的質量濃度及體積濃度要求低。
　　4、該射水抽汽器喉管出口設置余速抽氣器，可同時供汽機抽吸軸封加熱器之不凝結氣體。
　　5、因無氣相偏流，所以射水抽氣器運行中震動磨損極小。

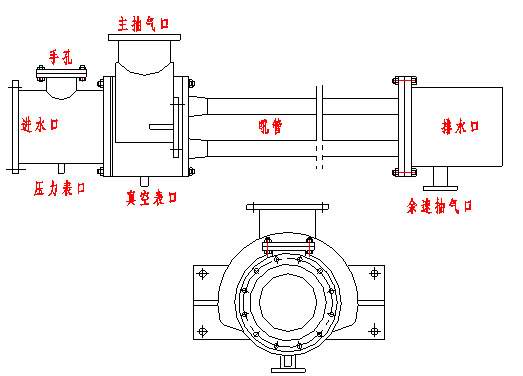

二、射水抽氣器結構原理

　　 新一代射水抽氣器結構原理打破了傳統的水、氣垂直交錯流動的設計模式，大家知道氣相運動所需能量全來自水束，那么要讓水質點裹脅更多的氣體來提高凝汽器真空，保證安全運行就必須：
　　 1、在吸入室中選取水的最佳流速及單股水束的最佳截面，以期水束能實現最佳分散度，同時分散后的水質點又具最佳動量，以最小的水量裹脅最多的氣體，這是達到低耗高效的起碼條件。
　　 2、吸入室內水質點與空氣的接觸達到最均勻。且使水束所裹脅的氣體能全部壓入喉管。
　　 3、制止初始段的氣相返流偏流，以免造成沖擊四壁而發生震動磨損。這一點單靠加長喉管是難以實現的。這是吸入室?guī)缀谓Y(jié)構，喉口形狀，喉徑噴咀面積比，喉長喉咀徑比，進水參數（水量水壓）等實現的。
　　 4、喉管的結構分氣體壓入段，旋渦強化段及增壓段三部份。能實現兩相流的均勻混合，降低氣阻，消除氣相偏流，增加兩相質點能量交換，又能利用余速使排出的能量損失達到最少。
　　 上述結構原理是傳統的設計方法生產的射水抽氣器所難以實現的，這也是此前抽氣器效率難以提高的主要原因。根據等截面喉管末端仍具有較高流速及整個喉管之間互不干涉原理，我廠射水抽氣器實現了喉管下段及出口的分段抽氣所提供的后置式余速抽氣器，供汽機分場抽吸軸封加熱器，冷風器水室等處不凝結氣體。

三、射水抽氣器選購
　　1、用戶為新建電廠還是改造舊抽。
　　2、是否配水泵電機及水箱。
　　3、如改造舊抽則提供原水(汽)抽的結構圖和參數（抽氣量、抽氣壓力、真空嚴密性、耗汽量），原水泵和電機的型號和參數、原水抽的安裝圖和管道的布置圖（主要是安裝高度）。
　　4、需要的水箱容積是多少。

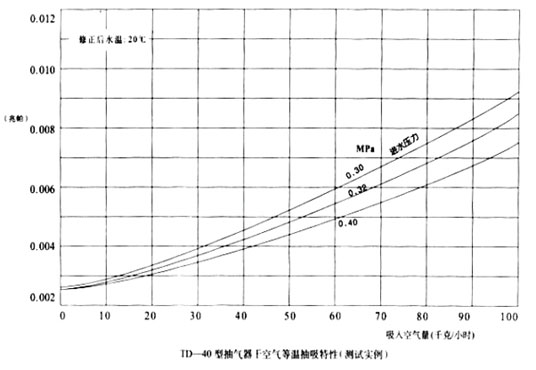

射水抽氣器抽吸干空氣特性

四、射水抽氣器安裝
　　由于大中小型機組各有一定的特點，為了簡化系統并降低空氣母管的高度，一般12MW以上機組 射水抽汽器須備用一臺水泵，射水抽汽器有兩種供水方式：

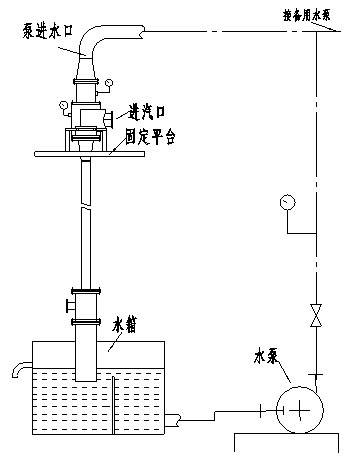

　　 1：射水抽汽器閉式循環
　　 將射水抽氣器置于射水箱之上，以射水泵-----抽氣器-----水箱循環供水。這是一種快裝常規布置方式。
　　 2：射水抽汽器開式循環
　　 射水泵進水來自循環水進水管，而排水管則接到凝汽器出水管。其優點是：
　　 a：夏季可降低水溫4—8度，并可提高真空汞柱。
　　 b：余速抽氣器投用后不影響水溫
　　 c：在提高進水壓力的同時又避免了因排出氣體的過壓縮而引起的功率損耗。其缺點是浪費水源。

五、射水抽氣器安裝注意事項：

1、射水抽氣器空氣進管口徑一般與空氣出口管徑相同，長度盡量短，以降低阻力，盡量不采用法蘭連接，以減少空氣漏入量，并采用大半徑彎頭。
2、射水抽氣器安裝高度應避免過高。
3、當安裝兩臺射水抽氣器時，為避免水箱水經備用射水抽氣器逆止閥返回凝汽器，其空氣連通管高度應大于13米。
